DIN 127是德國(guó)關(guān)于彈簧墊圈的標(biāo)準(zhǔn)，以下為你介紹其材質(zhì)、規(guī)格尺寸、公差范圍及技術(shù)要求等相關(guān)內(nèi)容：

材質(zhì)

碳鋼：常用的碳鋼材質(zhì)如C67S、CK67等，具有一定的強(qiáng)度和彈性，經(jīng)過(guò)適當(dāng)?shù)臒崽幚恚ㄈ绱慊鸷突鼗穑┛商岣咂鋸椥孕阅芎陀捕龋?/span>

適用于一般機(jī)械、建筑等領(lǐng)域的緊固連接。

不銹鋼：常見(jiàn)的不銹鋼材質(zhì)有A2 - 70（相當(dāng)于304不銹鋼）、A4 - 70（相當(dāng)于316不銹鋼）等。不銹鋼材質(zhì)的彈簧墊圈具有良好的耐腐蝕性能，

適用于潮濕、有腐蝕性介質(zhì)等惡劣環(huán)境，如化工、食品機(jī)械、醫(yī)療器械等行業(yè)。

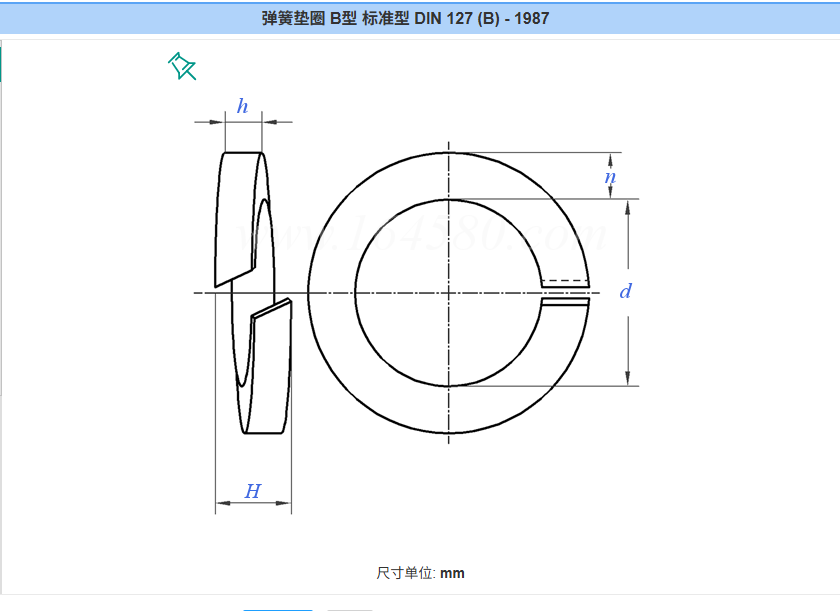

規(guī)格尺寸

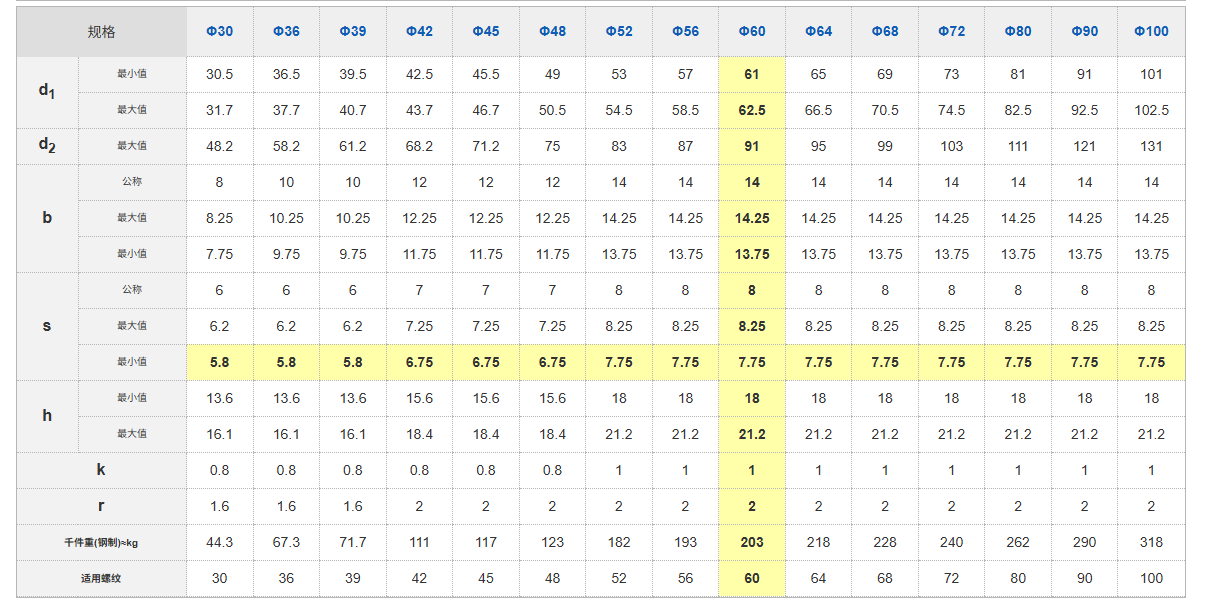

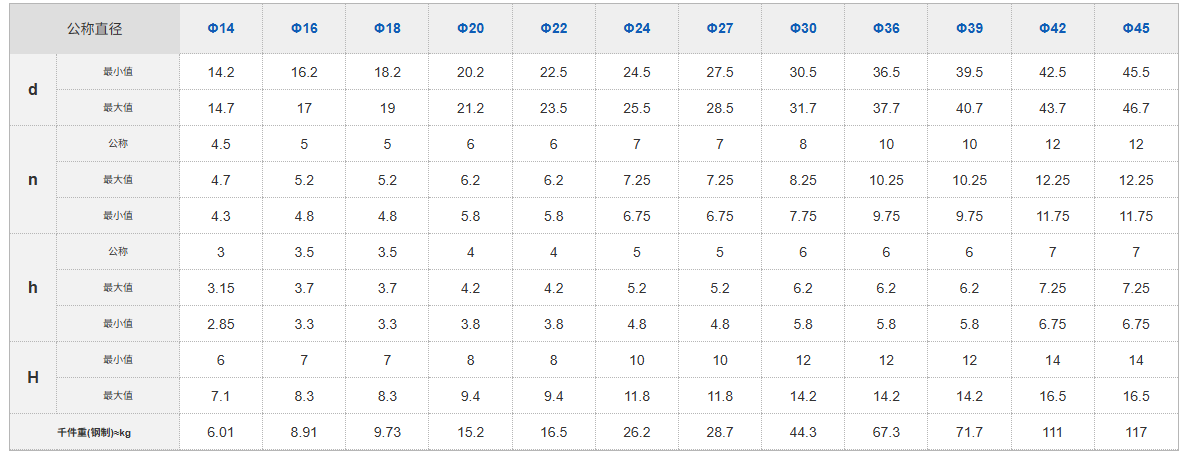

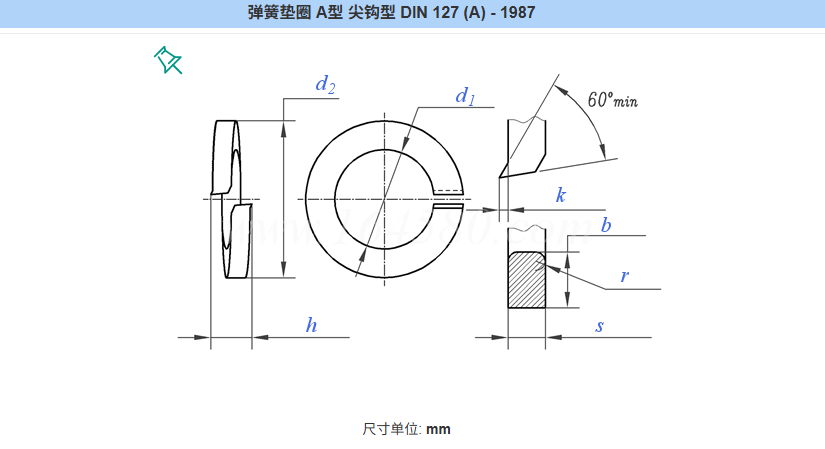

規(guī)格尺寸主要依據(jù)與其配合使用的螺紋公稱直徑（d）來(lái)確定，以下為部分常見(jiàn)規(guī)格對(duì)應(yīng)的尺寸（單位：mm）：

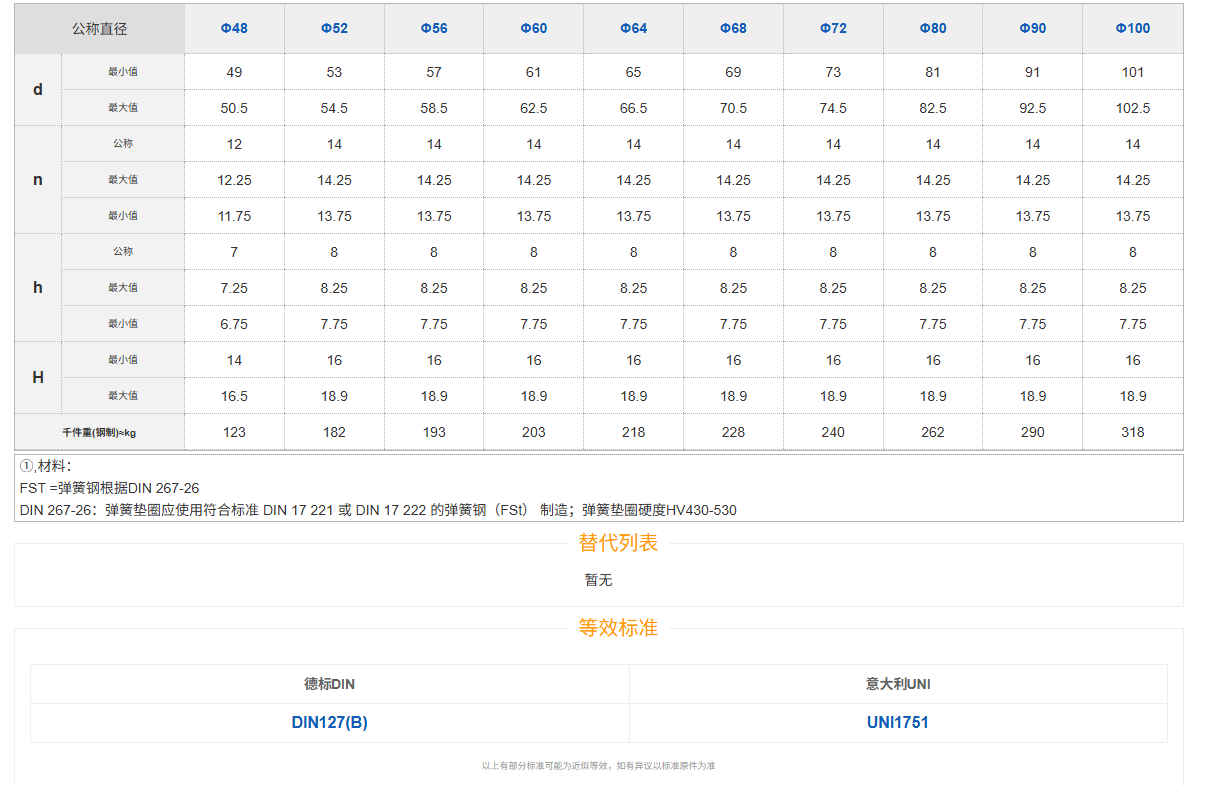

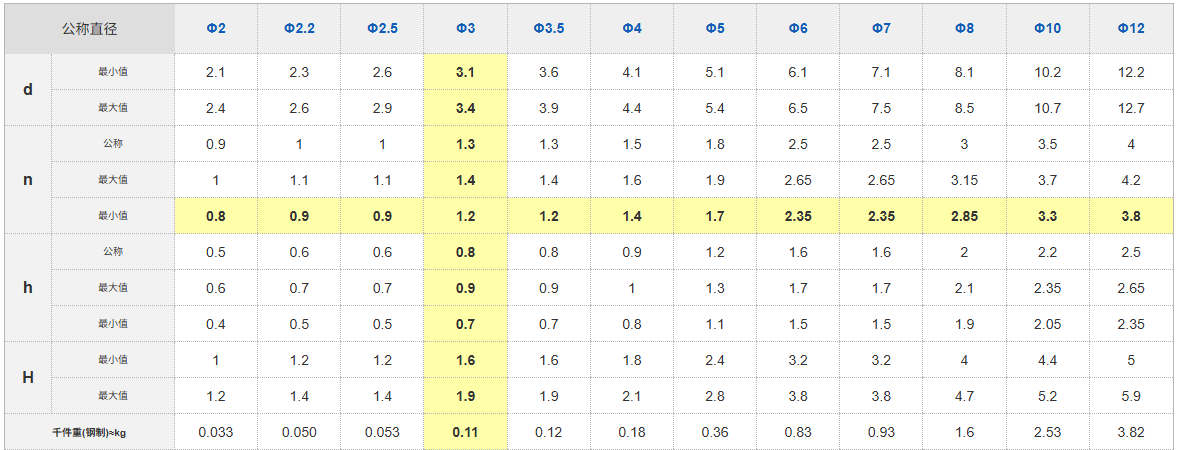

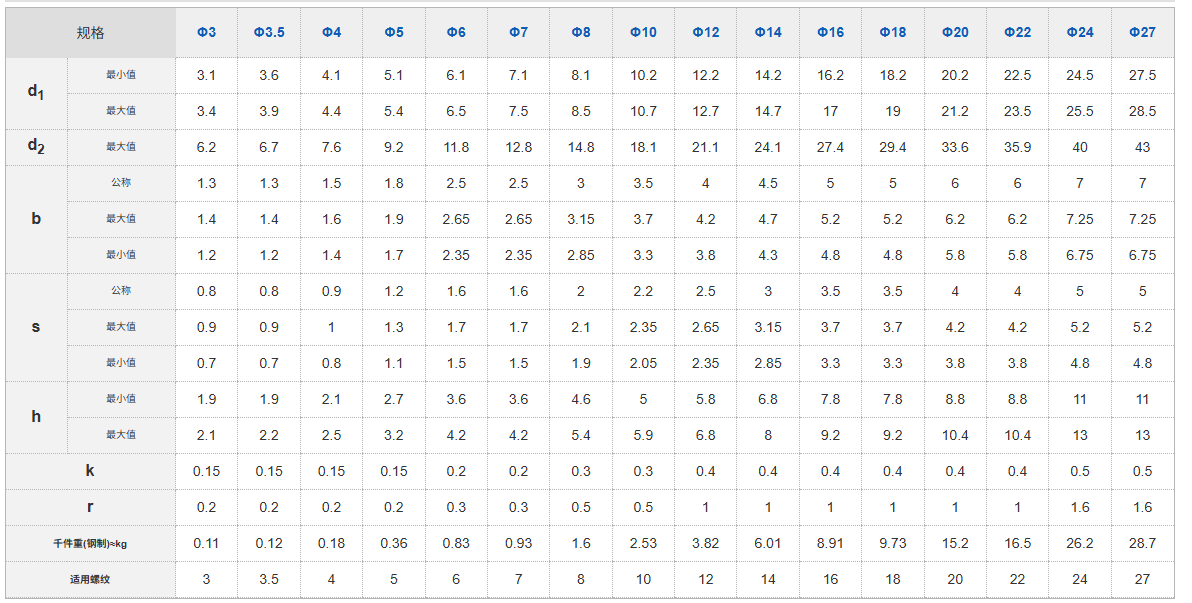

螺紋公稱直徑d 內(nèi)徑d1公稱尺寸 內(nèi)徑d1公差 外徑d2公稱尺寸 外徑d2公差 厚度s公稱尺寸 厚度s公差

M3 3.2 +0.25 / 0 5.6 -0.30 / 0 0.5 ±0.05

M4 4.3 +0.25 / 0 7.0 -0.30 / 0 0.5 ±0.05

M5 5.3 +0.30 / 0 8.0 -0.36 / 0 1.0 ±0.08

M6 6.4 +0.30 / 0 10.0 -0.36 / 0 1.6 ±0.13

M8 8.4 +0.36 / 0 13.0 -0.43 / 0 1.6 ±0.13

M10 10.5 +0.43 / 0 16.0 -0.52 / 0 2.0 ±0.16

M12 13.0 +0.43 / 0 18.0 -0.52 / 0 2.5 ±0.16

M16 17.0 +0.52 / 0 24.0 -0.62 / 0 3.0 ±0.16

M20 21.0 +0.62 / 0 30.0 -0.74 / 0 3.0 ±0.16

公差范圍

內(nèi)徑公差：隨著螺紋公稱直徑的增大，內(nèi)徑公差數(shù)值有所增加。例如，M3的內(nèi)徑公差為+0.25 / 0mm，

M20的內(nèi)徑公差為+0.62 / 0mm ，內(nèi)徑公差主要是為了確保彈簧墊圈能夠順利套在相應(yīng)的螺栓或螺釘上。

外徑公差：外徑公差為負(fù)公差，即外徑實(shí)際尺寸不能超過(guò)公稱尺寸，如M6的外徑d2公稱尺寸為10.0mm，

公差為 -0.36 / 0mm ，這保證了彈簧墊圈在安裝時(shí)不會(huì)因外徑過(guò)大而影響其他部件的裝配。

厚度公差：厚度公差相對(duì)較小且較為穩(wěn)定，一般在±0.05mm - ±0.16mm之間，厚度的精確控制對(duì)于彈簧墊圈的彈性和防松性能至關(guān)重要。

技術(shù)要求

硬度：碳鋼材質(zhì)的彈簧墊圈經(jīng)熱處理后，硬度一般在42 - 52HRC（洛氏硬度）之間，以保證其具有良好的彈性和抗疲勞性能。

不銹鋼材質(zhì)的彈簧墊圈硬度通常在HV 200 - 300（維氏硬度）左右。

彈性：彈簧墊圈需具有良好的彈性，在螺栓緊固后能夠產(chǎn)生一定的彈性變形，提供持續(xù)的軸向力，防止螺母松動(dòng)。

一般通過(guò)壓縮試驗(yàn)來(lái)檢驗(yàn)其彈性性能，如將彈簧墊圈壓縮至規(guī)定高度后，去除壓力應(yīng)能恢復(fù)到接近原始厚度。

表面處理：碳鋼材質(zhì)的彈簧墊圈通常會(huì)進(jìn)行鍍鋅、鍍鎘等表面處理，以提高其耐腐蝕性能。鍍鋅層厚度一般在8 - 12μm之間。

不銹鋼材質(zhì)的彈簧墊圈一般不需要額外的表面處理，但必要時(shí)可進(jìn)行鈍化處理，以增強(qiáng)其表面的耐腐蝕能力。

以上內(nèi)容為DIN 127標(biāo)準(zhǔn)的主要信息，實(shí)際應(yīng)用中還需根據(jù)具體的行業(yè)和使用要求進(jìn)行合理選擇和檢驗(yàn)。
